Cilindri idraulici, in quanto gli attuatori di base nei sistemi idraulici, sono principalmente responsabili della conversione in modo efficiente dell'energia idraulica in energia meccanica per ottenere un movimento reciproco lineare o oscillante. Con la sua struttura semplice e le prestazioni stabili, è spesso ampiamente utilizzato in vari tipi di macchinari per sostituire dispositivi di riduzione complessi e fornire un movimento senza divario e regolare. La forza di uscita del cilindro idraulico è strettamente correlata all'area effettiva del pistone e alla differenza di pressione ad entrambe le estremità. La sua struttura di base include componenti di base come canna del cilindro, testata, pistone e pistone, dispositivo di tenuta, ecc. E il buffer e il dispositivo di scarico sono configurati in base alle esigenze effettive.
La struttura diCilindri idrauliciè mutevole, quindi anche i suoi metodi di classificazione sono diversi. Secondo la sua modalità di movimento, i cilindri idraulici possono essere divisi in due tipi: tipo di movimento alternativo lineare e tipo di oscillazione rotante. Allo stesso tempo, secondo l'azione della pressione idraulica, i cilindri idraulici possono essere divisi in tipo ad azione singola e tipo a doppio azione. Inoltre, la forma strutturale è anche una dimensione importante della classificazione, tra cui il tipo di pistone, il tipo di stantuffo, il tipo di manica telescopica multi-stage e il tipo di rack per ingranaggi. Inoltre, la forma di installazione e il livello di pressione del cilindro idraulico sono anche la base per la sua classificazione, come diversi metodi di installazione come bielle, orecchini, piedi di base, fasce di cerniera e diversi livelli di pressione come 16MPA, 25MPA e 31,5 MPA.
I cilindri idraulici sono un dispositivo che converte l'energia liquida in energia meccanica. Può resistere a grandi forze perché il suo fluido di lavoro può trasmettere la forza, consentendo al cilindro idraulico di resistere facilmente a grandi carichi. Funziona senza intoppi e poiché il flusso del fluido di lavoro è continuo, non ci saranno impatti e vibrazioni. Grazie alla sua struttura semplice, alle dimensioni ridotte, al funzionamento affidabile e alla lunga durata, è ampiamente utilizzata nella produzione industriale e può adattarsi a vari ambienti di lavoro e spazi di lavoro. Ed è molto conveniente da controllare e il controllo del cilindro idraulico può essere ottenuto regolando la pressione e il flusso del sistema idraulico.
I cilindri idraulici hanno una vasta gamma di applicazioni nella produzione industriale, principalmente comprese le industrie di macchine utensili: come fresature, macchine per perforazioni, torni, ecc. Industria mineraria: utilizzato per il sollevamento, l'inclinazione, il serraggio e altri controlli delle macchine minerarie. Industria delle costruzioni: utilizzato per il sollevamento, l'inclinazione, il serraggio e gli altri macchinari di costruzione, come gru a torre, ascensori, ecc. Macchinari agricoli: utilizzati per sollevamento, inclinazione, sterzo e altro controllo dei macchinari agricoli, come trattori, raccoglitori combinati, ecc.
I cilindri idraulici possono essere divisi in pistonecilindri idraulici, cilindri idraulici dello stantuffo, cilindri idraulici telescopici e cilindri idraulici altalene in base alle loro caratteristiche di struttura e funzionamento. Ognuno ha vantaggi strutturali e caratteristiche di elaborazione.

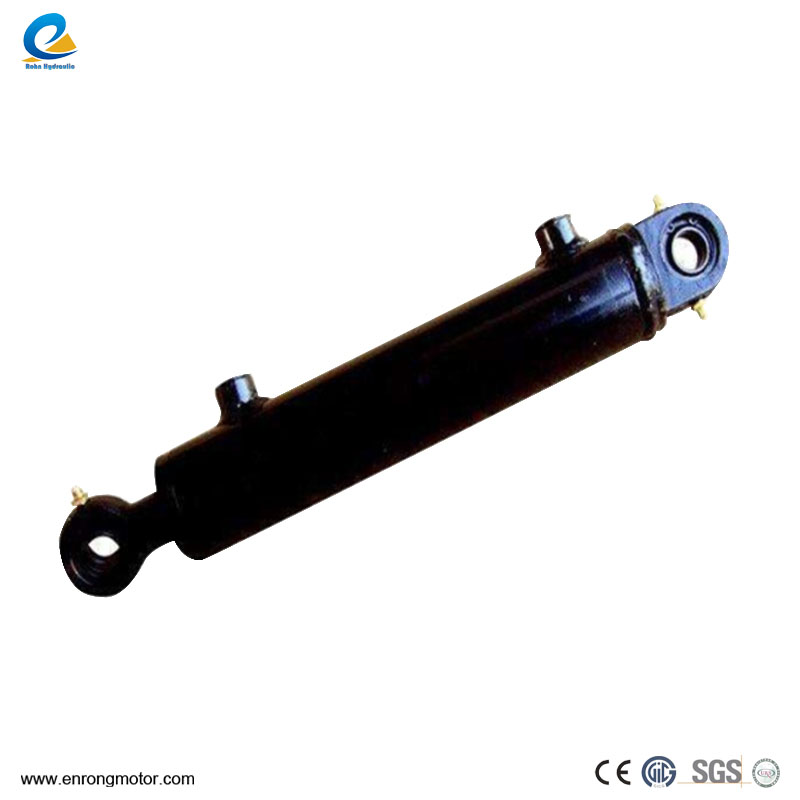

I cilindri idraulici a pistone sono divisi in strutture a bordo singolo e a doppia roda, con forme a doppia azione e ad azione singola. La caratteristica del movimento del pistone è unidirezionale, che richiede una forza esterna per spingere nella direzione opposta, mentre i cilindri a doppia azione possono muoversi in due direzioni attraverso la pressione idraulica. La caratteristica di un cilindro idraulico a canna singolo è che ha un'asta a pistoni solo a un'estremità. La figura mostra un tipico cilindro idraulico a pista singolo, con porte di olio di ingresso e uscita A e B ad entrambe le estremità. Queste porte di petrolio possono essere alimentate con olio a pressione o restituire olio, raggiungendo così il movimento in due direzioni. Pertanto, questo tipo di cilindro idraulico è chiamato cilindro a doppio azione.
Il movimento del pistone del cilindro idraulico del pistone è unidirezionale e il suo movimento inverso richiede una forza esterna per raggiungere. Nonostante ciò, la sua corsa è generalmente più lunga di quella di un singolo cilindro idraulico a bordo a pistoni. I cilindri idraulici a pistone includono principalmente due strutture: asta singola e doppia asta. I loro metodi di fissaggio possono essere divisi in due categorie: fissaggio del corpo del cilindro e fissaggio dell'asta del pistone. Secondo l'azione della pressione idraulica, può essere diviso in tipi ad azione singola e a doppia azione.
Il cilindro idraulico dello stantuffo è un design a singolo azione, il movimento è guidato dalla pressione idraulica e la corsa di ritorno richiede una forza esterna. È adatto per applicazioni a lungo termine, ma a causa del peso dello stantuffo, è necessario evitare la deformazione causata dal proprio peso se usato in orizzontale. Non vi è alcun contatto tra lo stantuffo e la manica del cilindro, ed è supportato solo dal manicotto del cilindro, che semplifica la difficoltà di elaborazione del manicotto del cilindro ed è particolarmente adatto per produrre cilindri idraulici a lungo termine.
A causa del grande peso dello stantuffo, può abbassarsi a causa del proprio peso se collocato in orizzontale, con conseguente usura unilaterale del sigillo e della guida, quindi è più adatto a usarlo verticalmente. Lo stantuffo è sempre sotto pressione durante il lavoro, quindi deve avere una rigidità sufficiente per mantenere la stabilità.
I cilindri idraulici telescopici ottengono colpi lunghi attraverso pistoni a più stadi e sono spesso utilizzati nei macchinari ingegneristici. Quando il pistone viene ritirato, la lunghezza è più corta e la velocità di uscita e la forza cambieranno. Il cilindro idraulico telescopico contiene due o più stadi di pistoni, che si estendono in ordine da grandi a piccoli e si ritraggono in ordine da piccolo a grande. Questo cilindro idraulico può ottenere un tratto più lungo e allo stesso tempo è di lunghezza corta quando si è ritirata e ha una struttura compatta. Viene spesso utilizzato in macchinari ingegneristici e macchinari agricoli. Man mano che più pistoni si muovono in sequenza, la velocità di uscita e la forza di uscita cambieranno.
I cilindri idraulici altalena vengono utilizzati in macchinari che richiedono movimento rotazionale. Il movimento di oscillazione o rotazionale si ottiene modificando la pressione idraulica. La struttura ha lame singole, doppie lame e swing a spirale. I cilindri idraulici altalena sono cilindri idraulici con una struttura speciale e il loro movimento di uscita è l'oscillazione o il movimento rotazionale. Questo cilindro idraulico viene spesso utilizzato in sistemi meccanici che richiedono un movimento rotazionale, come macchinari ingegneristici, macchinari metallurgici, ecc. Il suo principio di lavoro è quello di controllare l'angolo di swing e la forza del pistone cambiando la direzione e le dimensioni della pressione idraulica, in modo da raggiungere il movimento di rotazione richiesto. I cilindri idraulici altalena, come attuatori chiave che producono coppia e raggiungono il movimento alternativo, hanno varie forme di design, tra cui lame singole, doppie lame e oscillazione a spirale.
I cilindri idraulici sono un componente idraulico molto importante, che ha le caratteristiche del recupero di forze grandi, che funzionano senza intoppi ed essendo altamente affidabili. Sono ampiamente utilizzati in macchine utensili, metallurgia, mining, costruzione, agricoltura e altri campi.
